品茗智绘施工图软件2023版 V1.0.0.9269 免费版

品茗智绘施工图软件2023版 V1.0.0.9269 免费版

大小:330.1M

语言:简体中文系统:Win2003,WinXP,Vista,Win7,Win8

类别:辅助设计时间:2023-12-16

  品茗智绘施工图软件2023版是一款功能强大的图纸设计软件,能够帮助用户快速的进行各种施工图纸的绘制工作,有效的提高了工作效率。符合目前技术人员常用的 CAD 软件使用图习惯;品茗智绘施工图设计软件支持快速建模、高支模辨识、梁板截面自主分类、按类设计支架搭设参数、结合规范参数等功能,可实现不同架体类型、多种构造要求下的模架智能排布,还可利用架体手动编辑功能,使架体排布更接近客户预期目标,在架体布置成功的基础上,可快速导出架体布置施工图、高支模辨识计算书、架体搭设汇总表。

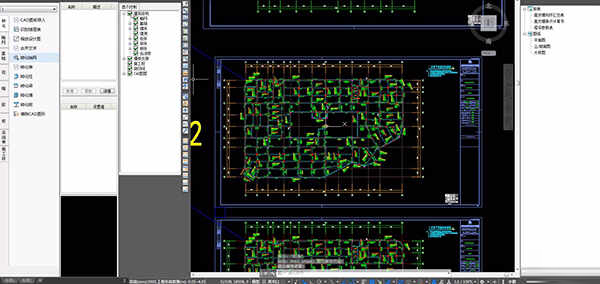

品茗智绘施工图软件2023版

【软件功能】

  工程信息,工程信息内的工程基本信息主要是在生成平面图等图纸时自动填

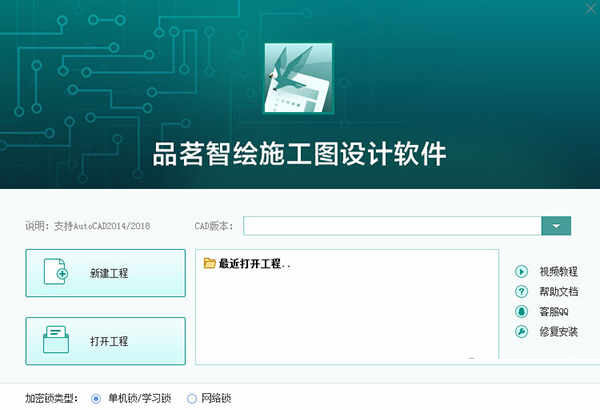

  新建工程,品茗智绘施工图软件新建一个工程文件

  打开工程,可以正常打开原有工程

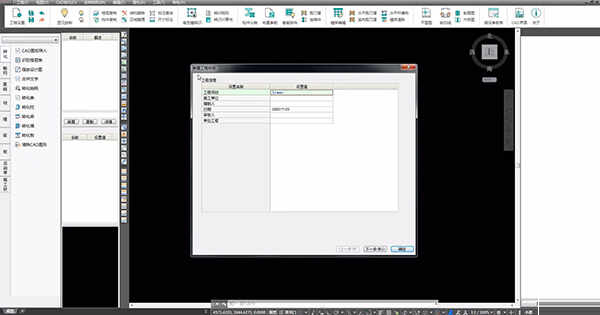

  工程设置,打开重新设置工程信息、楼层阶段、背景设置内容

  打印,打开打印设置界面

  CAD 界面转换,由软件的编辑面板切换到 CAD 的操作面板

  块复制,局部构件的本阶段复制,复制到其他阶段,复制到其他楼层

  构件名称替换,该替换功能只能对同一子类构件的构件进行替换

  格式刷,格式刷是在把多个同一构件列表的构件刷新成第一个选中的构件

  构件删除,删除当前阶段的选中构件

  品茗智绘施工图软件构件调整高度

  批量调整构件的标高

  查改标高

  单构件调整构件的标高

  镜像

  对称复制构件

品茗智绘施工图软件2023版

【软件特色】

  1、品茗智绘施工图软件高支模汇总表和区域标识图辨识,游刃有余,采用独创RCAD导入技术,快速提取图纸结构信息,并依据规范、标准、文件要求,智能辨识高支模, 一键输出高支模区域标识图及汇总表

  2、梁板构件信息分类汇总,一劳永逸,一键收集梁板构件信息,按梁板宽、高、厚等不同维度快速分类汇总,同时输出典型截面梁,后续制图即可方便取用

  3、模架支撑杆件智能排布,有依有据,将规范、标准、文件中的模架构造要求融会贯通,立杆、水平杆、剪刀撑、连墙件等模架支撑杆件智能排布妥妥帖帖

  4、完整施工图导出,一步到位,各类施工图一键导出:支模区域立杆、纵横向水平杆平面布置图,支撑系统立面图、剖面图, 水平剪刀撑布置平面图及竖向剪刀撑布置投影图,梁板支模大样图

品茗智绘施工图软件2023版

【注意事项】

  1、产品设计依据:

  《混凝土结构工程施工规范》GB50666-2011

  《建筑施工脚手架安全技术统一标准》GB51210-2016

  《建筑施工模板安全技术规范》JGJ162-2008

  《建筑施工临时支撑结构技术规范》JGJ300-2013

  《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

  《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2016

  《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010

  《建筑施工承插型轮扣式模板支架安全技术规程》T/CCIAT0003-2019

  《钢管扣件式模板垂直支撑系统安全技术规程》DG/TJ08-16-2011

  《建筑施工扣件式钢管模板支架技术规程》DB33/T1035-2018

  《建筑施工承插型插槽式钢管支架安全技术规程》DB33/T1117-2015

  《危险性较大的分部分项工程安全管理规定》住房城乡建设部令第37号

  住房城乡建设部办公厅关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知(建办质〔2018〕31号

  2、支架类型:扣件式、盘扣式、碗扣式、插槽式、轮扣式

  3、板边立杆与梁支模协同承载方式:共用、不共用、共用+不共用;

  4、AutoCAD平台支持:AutoCAD 2014 64bit、Auto CAD2018 64bit;
