浩辰燕秀工具箱 V2021 官方免费版

浩辰燕秀工具箱 V2021 官方免费版

大小:20.76M

语言:简体中文系统:Win2003,WinXP,Vista,Win7,Win8

类别:图像处理时间:2024-05-11

  燕秀工具箱2021最新版是一款针对AutoCAD塑胶模具设计的外挂软件,而且完全免费。与其他类似的外挂相比,燕秀工具箱官方版的特点在于其广泛的兼容性。它支持简体、繁体和英文版本的AutoCAD,覆盖了从2004年到2012年的多个版本,为用户提供了更多选择的可能性。燕秀工具箱官方版并不仅仅局限于绘制标准件,它更注重于增强AutoCAD在塑胶模具设计方面的应用功能。通过该工具箱,用户可以方便地进行各种塑胶模具的设计和优化,提高了设计效率和精度。燕秀工具箱官方版还提供了丰富的功能和工具,如智能边界自动补全、模具部件分析、模具通道设计等,这些功能的加入使得用户在设计过程中更加灵活、便捷。操作简便、兼容性广泛的AutoCAD塑胶模具设计外挂软件,为广大设计师和工程师提供了便利的设计工具,帮助他们更高效地完成塑胶模具的设计工作。

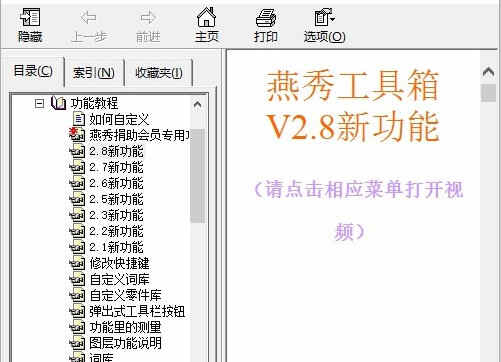

燕秀工具箱2018最新版

【功能特点】

  尺寸驱动

  文字批量替换

  文字加框

  取消块隐藏

  模仁角逼空

  局部放大

  组立图3D输出

  燕秀工具箱画剖面线

  画截断线

  对象匹配过滤

  顶针数量统计

  保存视图

  对象快速过滤

  定位环/唧咀

  智能中心线

  修改标注文字高度

  计算打印区域标注文字高度

  修改快捷键

  自定义零件库

  自动定模胚大小

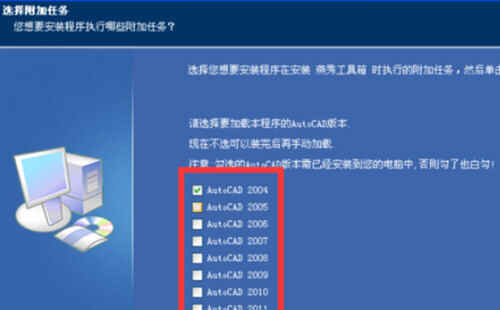

燕秀工具箱2018最新版

【常见问题】

  1、显示您的系统用户没有安装权限,提示燕秀工具箱不能安装怎么办?

  先在有权限可以安装的电脑里面安装好《燕秀工具箱》,而后把安装好的《燕秀工具箱》安装目录覆盖到无权限的电脑里面,再根据手动加载的方法安装,如果不知手动加载安装请看燕秀工具箱的帮助里面的怎么安装。

  2、电脑不能上网,也不能插U盘,请问怎么安装新版本燕秀工具箱?

  用可以上网的电脑(例如网吧)到我们bbs.yxcax.com下载最新版本燕秀工具箱,而后用邮件附件方式发送到你们公司的邮箱里面,而后叫你们文员吧那个邮件的附件放到你们的局域网共享盘里面,而后再手动安装。

  3、在vista或win7系统燕秀工具箱安装程序自动安装完成后或者手动安装完成后,打开cad没有燕秀工具箱的菜单与图标。

  原因:燕秀工具箱没有权限,无法新建一些工具箱必须的文件。

  解决办法:在加载了的燕秀工具箱的AutoCAD桌面快捷图标上右键,选择属性,在属性对话框切换到兼容性标签页,把下面的请以管理员身份运行该程序选择上,而后确定,再点AutoCAD击桌面快捷图标运行程序就可以安装。

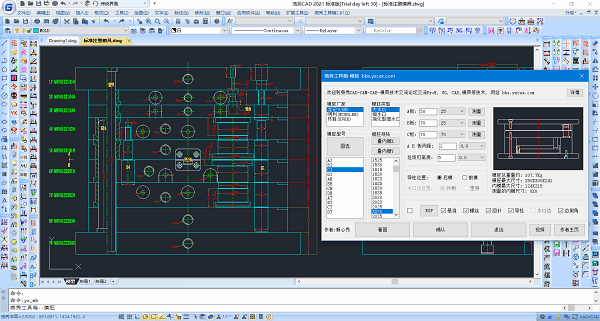

燕秀工具箱

【软件亮点】

  1、模胚

  模胚在现在模具设计中都是使用的GB标准,目前国际上生产常用的模架的厂家有三家,分别是龙记(LKM)、明利(MINGLEE)环胜(EVER)。而浩辰CAD燕秀模具软件全面包含了标准模胚,从模胚厂家、模胚类型、模胚型号、模胚规格等方面划分细致。

  2、水路

  水路功能可以对水路直径、喉牙规格、水路颜色、水路编号、进水与出口形式、根据水路直径自动计算胶圈以及预览功能。可以说全面满足塑胶模具设计过程中水路的绘制。

  3、顶针

  顶针的作用是在塑胶模具中,将产品从模具上分离下来,不同的产品需要使用不同规格的顶针。浩辰CAD燕秀模具根据不同模具标准提供了多种顶针类型供设计师选择。

  4、图层工具

  人性化的图层工具可以有效的进行图层管理,改善图层混乱的局面。快速设置当前图层、图层开关、浏览图层。

  5、统计功能

  统计功能,快速对圆、顶针进行数量、坐标统计并生成表格。该功能可以对顶针板上所有的线切割孔、主视图中的顶针位置进行统一的统计,生成一个规范的表格,此表格结合浩辰CAD平台软件表格提取功能输出表格数据。

  6、组立图3D输出

  组立图3D输出功能,自动旋转各视图角度,输出3D组立图,方便高效地进行分模、排位、防止出错确保建模准确率,从而提高效率。

  7、自动图框

  自动图框是一个可以自动判断选定图纸区域适合的纸张大小并自动插入图框的功能,支持标题栏的自定义设置,图档内容智能化填写且可智能读取图纸内部信息,达到智能、美观、节约图纸提高效率的效果。

  8、批量打印

  只需首次设置打印机与纸张大小,便可快速实现单个打印、双击查看,智能选择打印顺序、打印份数。

  9、快速打印

  全面提高打印效率,支持快速打印非标准图框,可对图块、矩形等非标图形对象智能识别。

  10、自动标注

  只需简单的设置便可使用该功能完成复杂的标注工作,使得标注工作简单化,标准化,可快速选择标注样式【设置适合镶件、滑块图、散件图等】或【设置适合模板、顶针图、水路图】来确定标注对象。

【快捷键设置】

  一、环境设置

  NA, *YX_NEWALL 新建全部

  NL, *YX_LAY_NEWALL 新建图层

  NS, *YX_NEWSTYLE 新建文字样式

  ND, *YX_NEWDIMSTY 新建标注样式

  STM, *YX_STM 设置当前线型为公制

  XF, *YX_BDXF CAD中毒修复

  YM, *YX_YXML 打开燕秀工具项目录

  二、隐藏工具

  HY, *YX_HIDE隐藏对象

  HU, *YX_SHOW 取消全部隐藏

  HB, *YX_HB

  UB, *YX_UB

  H6, *YX_HIDEA 隐藏对象到A组

  U6, *YX_SHOWA 取消A组隐藏

  H7, *YX_HIDEB 隐藏对象到B组

  U7, *YX_SHOWB 取消B组隐藏

  三、图层工具

  BL, *YX_BL 浏览图层

  LO, *YX_LAY_OFFSEL 关闭选取图层

  LOO, *YX_LAY_OFFSELO 关闭选取外图层

  LOP, *YX_LAY_OFFP 反向关闭图层

  LUO, *YX_LAY_ALLON 打开全部图层

  LL, *YX_LAY_LOCKSEL 锁定选取图层

  LLL, *YX_LAY_LOCKSELL 锁定选取外图层

  LLP, *YX_LAY_LOCKP 反向锁定图层

  LLU, *YX_LAY_UNLOCKSEL 解锁选取图层

  LUL, *YX_LAY_ALLUNLOCK 解锁全部图层

  LF, *YX_LAY_FREEZESEL 冻结选取图层

  LFF, *YX_LAY_FREEZESELF 冻结选取外图层

  LFP, *YX_LAY_FREEZEP 反向冻结图层

  LUF, *YX_LAY_ALLTHAW 冻结全部图层

  LUU, *YX_LAY_ALLTUO 解冻、解锁、打开全部图层

  KDA, *YX_LAY_DIMALL 将所有标注改为dim层

  KDTA, *YX_LAY_DIMTMPALL 将所有标注改为dim_temp层

  四、设置当前图层

  AI_MOLC, *YX_AI_MOLC 将对象的图层设置为当前

  LC, *YX_LAY_SET_CENTER 设置当前图层为center层

  LCO, *YX_LAY_SET_COOL 设置当前图层为cool层

  LCR, *YX_LAY_SET_CORE 设置当前图层为core层

  LD, *YX_LAY_SET_DIM 设置当前图层为dim层

  LDT, *YX_LAY_SET_DIM_TEMP 设置当前图层为dim_temp层

  LE, *YX_LAY_SET_EPIN 设置当前图层为epin层

  LFR, *YX_LAY_SET_FROM 设置当前图层为from层

  LH, *YX_LAY_SET_HATCH 设置当前图层为hatch层

  LI, *YX_LAY_SET_INSERT 设置当前图层为insert层

  LA, *YX_LAY_SET_LIFT 设置当前图层为lift层

  LM, *YX_LAY_SET_MOLDBASE 设置当前图层为moldbase层

  LP, *YX_LAY_SET_PART 设置当前图层为part层

  LR, *YX_LAY_SET_RUNNER 设置当前图层为runner层

  LS, *YX_LAY_SET_SCREW 设置当前图层为screw层

  LSL, *YX_LAY_SET_SLIDE 设置当前图层为slide层

  LSP, *YX_LAY_SET_SP 设置当前图层为sp层

  LST, *YX_LAY_SET_STD 设置当前图层为std层

  LSR, *YX_LAY_SET_SPRING 设置当前图层为spring层

  LTE, *YX_LAY_SET_TEMP 设置当前图层为temp层

  LT, *YX_LAY_SET_TEXT 设置当前图层为text层

  五、文字工具

  CK, *YX_CK 词库

  JK, *YX_JK 文字加框

  J, *YX_MJ 连续命名

  WT, *YX_WT 文字批量转换

  TH, *YX_TH 修改文字高度

  TE, *YX_TXTEXP 文字分解<变成直线>

  六、旋转

  E1, *YX_E1旋转+1度

  R1, *YX_R1旋转-1度

  E2, *YX_E2 旋转+2度

  R2, *YX_R2旋转-2度

  E3, *YX_E3旋转+3度

  R3, *YX_R3旋转-3度

  E45, *YX_E45旋转+45度

  R45, *YX_R45旋转-45度

  E4, *YX_E4旋转+90度

  R4, *YX_R4旋转-90度

  R5, *YX_R5旋转+180度
