figurebest(matlab sci绘图插件) V4.0 免费版

figurebest(matlab sci绘图插件) V4.0 免费版

大小:3.03M

语言:简体中文系统:Win2003,WinXP,Win7,Win8,Win10

类别:辅助设计时间:2023-12-13

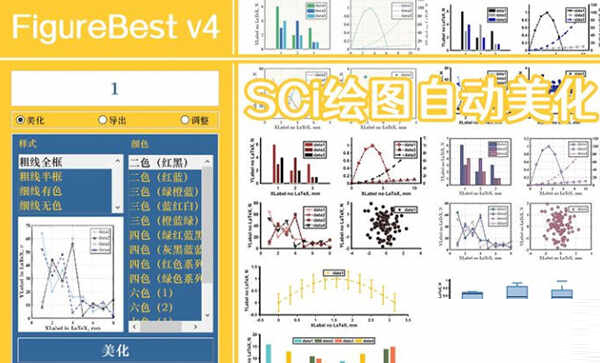

  figurebest是一款功能强大的MATLAB SCI数据图插件,能够帮助用户一键自动、美化、导出顶级的SCI论文配图,有效的提升了大家地工作效率,让绘图更加轻松高效。软件使用简单便捷,还有详细的视频教程,可以帮助用户轻松完成安装,提升使用体验。

figurebest

【软件功能】

  1、样式,数百种风格样式,figurebest全部选自Nature Science的顶级配色,从此选色搭配不触雷,而且选色方法非常傻瓜式;新增加了对 双Y轴图,箱线图,误差线图,散点图等图的支持~篇幅原因,下方仅列出较先前版本新增的部分配色。

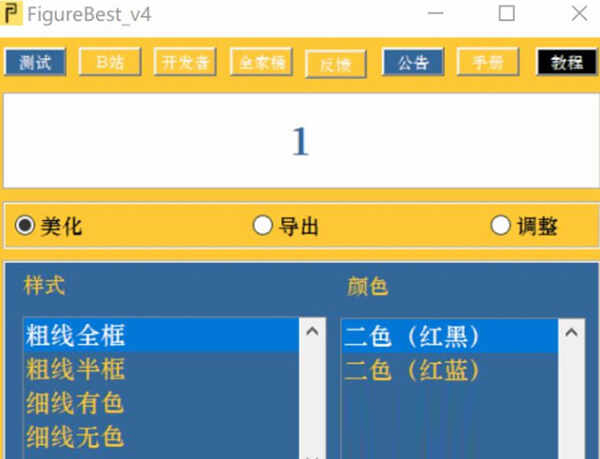

  2、软件界面与功能,下方展示了FigureBest 4.0更加人性化的交换界面&核心的交换逻辑,可以让大家减少在点选按钮上的思考,在样式方面增加了简单的预览功能。(先前版本已有的功能不再赘述)

  3、一键美化,只需要指定figure编号(组)与样式,即可自动美化,此外,颜色可以自定义;

  4、自定义颜色,可以添加用户自定义的配色,这是先前版本没有的功能;

  5、坐标轴/Y轴细节修饰,可以快速激活双Y轴,自由更改坐标轴视角、颜色等等诸多信息;

  6、自动导出高分辨率图形,可以自由设置导出格式与分辨率

  7、对线图定制化的右键菜单,通过右键快速微调美化后的线图;非常贴心的小功能~

  8、全局字体自动化调整

  9、自动切换图例方向,通过右击、双击自动切换图例方向,防止线被遮挡;

  10、单击旋转坐标轴标签,通过单击自动旋转坐标轴标签,实现属性编辑器内缺失的功能;

  11、局部放大,真正的线图局部放大,不只是图片的放大

figurebest

【软件特色】

  1、figurebest可自动识别绘图类型,提供高端的配色方案(来自NATURE、SCIENCE等顶刊)并一键美化;

  2、具备强大批处理功能,同时美化/调节多张图;

  3、提供取色器、滤波器、动画制作、高清图导出、局部放大...更多功能仍在不断完善/增加。

  【滤波器模块内含多种滤波方式】

  目前含有的滤波方式如下:

  【movmean】 移动平均值。此方法对于减少数据中的周期性趋势很有用。

  【movmedian】 移动中位数。当存在离群值时,此方法对于减少数据中的周期性趋势很有用。

  【gaussian】 高斯加权移动平均值。

  【lowess】 线性回归。该方法可能会耗费大量计算资源,但会减少不连续性。

  【loess】 二次回归。此方法的计算开销略高于 'lowess'。

  【rlowess】 稳健线性回归。此方法比 'lowess' 方法的计算开销更大,不过它在处理离群值时更为稳健。

  【rloess】 稳健二次回归。此方法与 'loess' 方法的功能相同,但计算开销更大,不过它对于离群值来说更为稳健。

  【sgolay】 Savitzky-Golay 滤波器。当数据变化很快时,此方法可能比其他方法更有效。

  3、figurebest导出矢量图,彩色,修复了之前版本中EPS图导出没有色彩的问题。

  4. 局部放大,可精确定义位置,除了在屏幕上指定区域外,新增通过坐标指定局部放大的位置。

  5. 更细致的样式调整,点击美化后,右键打开编辑模式,即可弹出更多样式。

  6. 条形图右键菜单,单独控制颜色,为条形图(bar)增加了右键菜单,可以单独设置线宽和颜色。此处取色器也会接入。

  7. 支持imagesc绘制的彩图,可以一键美化,也可以通过colormap单独控制彩图的色谱。

  GIF

  8、颜色激活/取消按钮,一旦取消激活,可以只美化样式,不改变配色。方便用户自行定义颜色(演示图中为MATLAB自带默认颜色)。此处取色器也会接入。

  9、线宽的批量、量化调节,可以通过数值统一线条的宽度。

  10、坐标轴范围,一键调整,通过简单的按钮,非常方便地调节坐标范围。

  11、非常方便地更换配色,借助取色器从FB美化面板上的色块进行取色,可以在不改变任何样式的情况下单独更换线条的颜色,也能够方便地重设颜色的顺序。
