InventorCAM(CAM开发软件) V2022 官方版

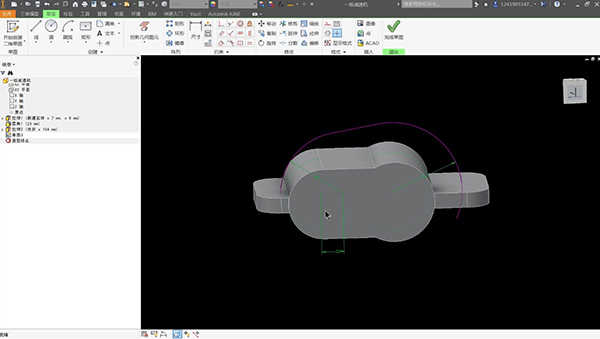

　　InventorCAM是一款非常不错的CAM集成开发工具，适用于Inventor的2.5、3、3+2轴铣削车削和探测附加模块，因此，用户能够更加便捷的进行制作，同时它还支持质量设置数据的自定义，可自动生成2D轮廓切割的路径，支持对待加工曲面的定义，能够让用户选择零位并设定库存大小。

【软件功能】

　　1、自适应清洁

　　与传统粗加工相比，粗加工时间缩短 4 倍以上，并且能够延长刀具寿命。

　　2、CAD/CAM 集成

　　使用 Inventor 或 SolidWorks 软件中熟悉的工具和用户界面。

　　3、Inventor 中的 AnyCAD

　　源 CAD 系统中的设计更改会自动更新到下游图纸和刀具路径中。

　　4、刀具路径计算时间较短

　　多处理器/多核 CPU 支持可减少刀具路径计算时间，大型设计或复杂设计尤其如此。

　　5、2.5 轴加工

　　平面上的 2D 加工策略。包含在 HSMWorks 和 Inventor CAM 的免费 Express 版本和常规版本中。

　　6、3 轴铣削和 3+2 定位

　　从几种 3 轴样式中进行选择，或者选择一个工作平面，并使用相同的 CAM 策略执行 3+2 轴定位。

　　7、多轴操作

　　同时使用 4 轴和 5 轴功能加工复杂模型，包括多轴轮廓加工和三维刀具路径倾斜。

　　8、车削和铣削-车削

　　通过传统的车削、面加工、开槽和镗孔功能提高生产力。支持动态刀具铣削-车削。

　　9、水射流、等离子和激光切削

　　通过在同一平面中添加所有轮廓、添加夹持凸台并指定质量设置，可以快速生成 2D 轮廓切削路径。

　　10、探测

　　在 CNC 计算过程中自动避免零件与刀具夹头发生碰撞。

　　11、避免刀具夹头碰撞

　　在刀具路径计算中包括刀具夹头以防止碰撞，可以选择拉开、修剪、检测刀具长度或在发生碰撞时中止。

　　12、雕刻形状和文本

　　使用倒角工具在零件中雕刻形状或文本。

　　13、斜坡加工

　　通过使用斜坡角度来控制刀具啮合，从而将刀具变形减至最小并改善精加工。

　　14、毛坯和刀具路径仿真

　　查看要移除的毛坯，检查轴和夹子/夹具是否碰撞。

　　15、编辑 CNC 输出

　　针对 NC 程序文件执行常见的文本编辑。

　　16、分析工具

　　测量距离或动态查看重要信息，例如进给量/速度和预估加工时间。

【使用帮助】

　　1、成功创建刀具路径

　　创建NC编程零件应遵循几个步骤。

　　（1）设置-定义零件方向，切割平面，库存尺寸，XYZ零位和工作坐标系（WCS）偏移。

　　（2）刀具路径-选择适当的切割策略，切割区域，切割工具和切割步骤。

　　（3）模拟-验证刀具路径是否满足您的需求并切割正确的区域。如果需要，编辑“刀具路径策略”。

　　（4）后期处理-选择与您的机器/控制和机器的NC输出相匹配的帖子。

　　2、设置和工具提示

　　设置程序使您可以选择要编程的机器类型，设置库存量和XYZ零位。由于您可以在零件上加工任何面，因此可以使用WCS参数将轴与零件对齐。工具提示是用于了解系统参数的强大工具。一些工具提示将对参数进行简单的描述，而其他工具提示将具有说明点。将鼠标悬停在参数上可以看到工具提示出现。右图显示了“翻转Z轴”参数的工具提示。

　　3、刀具路径策略和CAM浏览器

　　（1）该CAM浏览器停靠在左侧。它使您可以查看和修改与当前零件关联的加工策略。加载零件或装配体文件并从CAM功能区中选择了刀具路径策略后，CAM浏览器将变为活动状态。这将替代Autodesk 模型浏览器。要创建您的第一个加工操作，只需从CAM工具栏中选择任何刀具路径策略。所需的刀具路径类型自然取决于零件的几何形状。

　　（2）创建安装程序后，可以通过单击命令功能区中的相应图标来选择“刀具路径策略”。在此示例中，让我们选择“CAM”选项卡2D铣削面板2D Pocket。您也可以右键单击图形窗口的空白部分以显示Autodesk InventorCAM Ultimate 2022标记菜单，然后选择适当的2D工具路径策略。

　　（3）“操作”对话框将显示在图形窗口左侧的CAM浏览器中。在其标题栏中是所选策略的名称。策略名称的右边是操作编号。由于这是零件的第一个2D Pocket操作，因此名称显示为2D Pocket1。下一个2D Pocket操作将显示为2D Pocket2，依此类推。该命名约定适用于软件中的所有设置和加工策略。

　　4、刀具路径对话框

　　所有刀具路径对话框都遵循类似的格式。您会在对话框顶部找到5个标签。这是每个选项卡的概览。注意：确保查看工具提示以获取更多参数信息。

　　（1）工具标签

　　选择一个库工具或创建一个新工具

　　设定冷却液类型

　　设置适合您的工具和材料的进给和速度

　　（2）几何标签

　　选择要加工的区域或边缘

　　选择围堵边界

　　更改分度或2+3加工的刀具方向

　　（3）高度标签

　　间隙高度用于刀具进给位置

　　缩回高度是零件上方的快速位置

　　进料高度是起始进料位置

　　顶部高度是要加工的表面的顶部

　　底部高度是最终切割深度

　　如果您选择的“面”或“边”是最终切削深度，则无需指定深度位置。通常，您不需要进行任何调整，具体取决于为加工选择的几何形状。

　　（4）通过选项卡

　　通过控制侧切参数

　　多重深度可控制零件的多次下降

　　库存留待将来切割或完成通行证

　　平滑会将多个动作过滤为组合的单个动作

　　（5）链接标签

　　链接确定工具如何从一个切割移动到下一个切割

　　设置何时或是否应退刀的条件

　　Leads控制工具将如何引导到切口上或从切口上引出

　　CAM浏览器的视图，其中包含工具路径，并选择了2D Pocket工具路径。

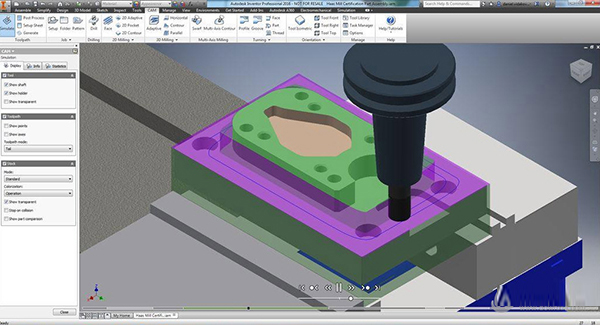

　　5、刀具路径模拟

　　要验证刀具路径，请从CAM浏览器中选择一个或多个操作（可以通过Ctrl在单击鼠标的同时按住键来选择多个操作），然后CAM选项卡刀具路径面板在CAM功能区上进行模拟。

　　6、股票模拟

　　要调用实体模拟，请在“模拟”对话框中启用“库存”复选框。

　　使用图形窗口底部的播放器控件通过刀具路径模拟进行播放，停止，后退或步进。底部的滑块控制速度和方向（前进或后退）。

　　7、后期处理

　　附带了许多可自定义的后处理器，可以通过从CAM浏览器中选择一个或多个操作，然后单击来调用它们。

　　CAM功能区上的CAM选项卡Toolpath面板Post Process。

　　在列表中搜索您的机器品牌或控制品牌。如果看不到您的机器或控件，请单击对话框底部的链接，以访问我们的在线后处理器库。

　　8、日志信息

　　如果CAM浏览器中的操作覆盖有橙色选中标记，则表明该操作无法成功生成。要查看问题或错误的描述，请右键单击该操作，然后从弹出的上下文菜单中选择“显示日志”。该日志将显示在对话框中，并说明出现了什么问题。

　　9、缔合与再生

　　（1）在软件中定义操作时，与模型的所有关系都是关联的。这意味着，如果您更改模型，则无需重新定义任何参数和选择-它们将在模型更改和重建过程中保持不变。但是，每当修改操作所依赖的模型的一部分时，都将必须重新生成操作。

　　当模型的修改触发刀具路径无效时，再生符号（即红叉）会覆盖在CAM浏览器中的相应操作和刀具路径节点上。如果尝试使用无效的刀具路径，则会通知您它需要重新生成。

　　（2）您可以一次或单独重新生成所有操作，具体取决于您是从CAM浏览器的右键单击弹出式上下文菜单中选择“生成工具路径（全部）”，还是从右键单击中选择“生成工具路径...”。单个操作/工具路径节点的弹出上下文菜单。

　　提示：单击“CAM”选项卡的“工具路径”面板“从CAM功能区生成”将重新生成所有需要重新生成的操作。

　　（3）重新生成刀具路径时，将显示任务管理器”对话框。这将显示任何正在进行的刀具路径计算的进度，但是可以通过单击“隐藏”按钮将其隐藏，以便您可以在重新生成完成后继续工作。通常，2D刀具路径会在几秒钟内生成，但是某些3D策略可能会花费大量时间来计算，具体取决于几何形状和公差。如果您隐藏了“任务管理器”对话框，则可以通过单击“CAM”选项卡“管理”面板“任务管理器”来恢复其可见性。
