LayoutEditor(布局编辑器)官方最新版

LayoutEditor是来自国外的一款功能强大的MEMS与集成电路制造平面设计软件。它所有重要功能都经过优化以处理巨大的设计。例如，多Gb GDSII文件可以在几秒钟内加载。此外，绘画表现非常出色，可以轻松与其他任何工具竞争。中型设计（高达几百MB的GDS文件大小，确切大小可能取决于设计）可以实时绘制所有细节。随着更大的设计，会自动检测到缺乏性能，并且几乎不会显示可见的细节。所以即使是巨大的设计，也可以接受性能。没有一个功能使LayoutEditor独一无二。软件与其他程序有很多不同之处，并且在编辑IC、MEMS、MCM、PCB、COB、MMIC、LTCC等布局时将其转变为独特的多功能工具。常被用于多芯片模块（MCM），板上芯片（COB），低温共烧陶瓷（LTCC），单片微波集成电路（MMIC），印刷电路板（PCB），厚膜技术，薄膜技术，的…它像所有的角度，复杂的功能字体生成器，C++宏，Python脚本，布尔运算，设计规则检查，电路驱动布局和LVS。广泛支持的文件格式如卡尔马GDSII，绿洲（打开艺术品系统交换标准），开放，DXF，CIF（加州理工学院中间形式），Gerber（rs-274x），来氟米特，DEF，Lasi，源和多把多功能的工具，在你的设计流程的任何部分都能应用，有需求的用户请下载体验！

功能特色

1、用户界面
一个聪明的用户界面一方面提供了出色的可用性，另一方面提高了生产力。这种虚拟挑战是通过广泛使用快捷键和鼠标按钮/键组合以及清晰显示这些组合来解决的。最重要的处理功能（如缩放和滚动）集成到每个功能中，无需单独调用。
2、支持的文件格式
LayoutEditor不需要自己的文件格式。Calma GDSII文件格式被用作主要文件格式。它也可以与许多其他常见格式和一些不常见的格式一起工作：
GDSII，OASIS，OpenAccess，CIF，DXF，Gerber，LEF，DEF，SVG，Lasi，SOURCE，CSV，PNG，JPG，Alliance，Electromask，PS，EPS，ODB ++，EDIF，Qucs，Spice，...3、性能由于设计可以扩展到几Gb的文件大小，因此性能是一个重要的因素。软件的所有重要功能都经过优化以处理巨大的设计。例如，多Gb GDSII文件可以在几秒钟内加载。此外，绘画表现非常出色，可以轻松与其他任何工具竞争。中型设计（高达几百MB的GDS文件大小，确切大小可能取决于设计）可以实时绘制所有细节。随着更大的设计，会自动检测到缺乏性能，并且几乎不会显示可见的细节。所以即使是巨大的设计，也可以接受性能。

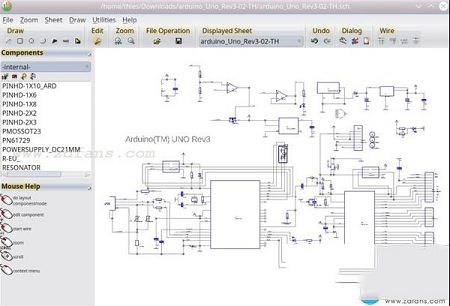

4、原理图驱动布局
使用布局软件时，从原理图创建设计是一项普遍的任务。所述软件包括SchematicEditor并且还可以读共同示意/网表格式。原理图与布局链接。该集成允许在不限制免费定制设计的情况下创建简单的布局。可以从布局中为内置或外部布局与原理图（lvs）提取网表。或者它可以用来模拟电路。
5、宏
当然，软件可以使用宏或脚本。它可以用于不同的应用程序。因此，使用它可以从用户界面录制宏像一些办公软件一样。这使得创建宏非常简单，并减少了大量学习编程的时间。宏以最常用的语言C / C ++编写。可以在菜单结构中添加宏，以完美整合自己创建的扩展。我们的宏观市场上可以下载大量随时可用的宏。通过软件 python模块，您可以将它作为屏幕外工具或其图形用户界面嵌入到您自己的Python应用程序中。

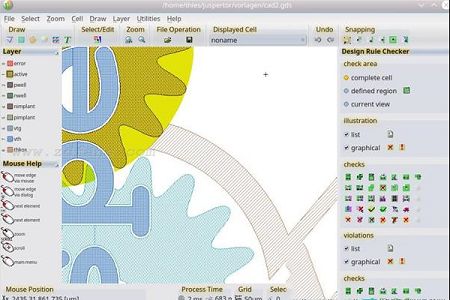

6、设计规则检查器
验证设计规则是设计流程中的重要一点。该LayoutEditor有一个集成的设计规则检查与许多不同的规则检查。违规行为不仅在列表中显示，而且在设计中直接可视化。当然，所有设计规则检查都适用于所有角度元素，并不限于通用的集成电路检查。
7、文本生成
在输出时通常会忽略文本标签。转换为真正的多边形之前必须完成。只需点击一下鼠标，它就可以做到这一点。不需要绘制字母。只需使用你最喜欢的矢量字体。该软件支持所有常用的字体格式一样常见True Type字体（TTF文件）。

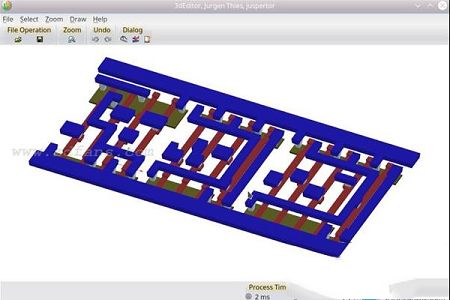

8、3D视图
二维设计有时可以退出抽象。该LayoutEditor允许你设计一个快速的三维可视化。设置可以在几秒钟内完成。3D模型/ 3D视图可以导出并用于例如FEM分析。
9、背景图片
设计背景中的图像可以用于许多任务。例如检查制造问题或在现有结构上设计设备。该软件具有的特征来加载，地点和向量化的图像和在背景中显示它。任何像素图形格式都可以使用。无限制的图像可以同时加载。
10、条码
软件有很多很多有用的功能，如条码生成器。请参阅手册以获取所有功能的列表，或者试试并留下深刻印象！

更新日志

1、新功能：
新的基于网页的手册
按路径/多边形模式中的对话框输入点
通过双击或点击开始点结束多边形/路径模式
在主窗口中显示比例
属性对话框中的中心框
长度元素特征也不是元素大小特征的极点
元素大小也显示区域和周长
测量角度可以创建永久显示并测量多边形边缘
OpenCellLibrary支持白色背景
确定字体高度的大小以输入宽度
更新到最新版本的FreeRouting
2、文件格式：
OpenAccess：
将OS库定义编辑为内容菜单项
通过“另存为”导出
符号的正确视图类型
导入视图选项
通过单元名，视图名和库名从命令行打开
DXF：
具有负x标度的细胞参考
CIF：
支持文本元素（94型）
多线程导致更快的负载
支持DS中的分隔符＃和/
Electromask：
错误信息在负坐标的情况下
鹰：
调料数据的导入
Lasis：
在葡萄酒下运行时用大写字母处理文件名
3、宏：
在设置对话框中自动生成设置宏
setShortCut将查找旧密钥并将其删除
支持char，float和long
禁用LayoutScript中的qt警告
向类单元添加新方法：
元素* cell :: addBox（rect r，int layer）
向类元素添加新方法：
rect元素:: getBoundingBox（）
pointArray element :: getSelectedPoints（）
为课程过程添加新方法：
静态布尔进程:: openBrowser（字符串url）
添加新的方法来设置课程：
静态布尔设置:: showScale
静态布尔设置:: whiteBackground（）
4、错误修正：
路径模式和多边形模式将避免双输入点
错误地识别扇形
在文件对话框中访问压缩的GDS
从宏调用参数单元格时出现错误的界面锁定
布尔引擎可能会产生触摸连接线
多边形的第一个点上的多边形检查可能会失败
addText使用默认宽度
取消选择单元格对话框
正确显示字体块
处理巨大的路径元素
在极高的圆周分辨率情况下预览圆形
使用FastCap和FastHenry时重新计算选定的形状
避免重启后看不见的菜单栏
指向具有高密度点的多边形的多边形检测
在mac系统上缺少使用pylayout的sip.so
